射頻同軸電纜技術參數

(1)同軸電纜的特性阻抗 同軸電纜的平均特性阻抗為50±2Ω，沿單根同軸電纜的阻抗的周期性變化為正弦波，中心平均值±3Ω，其長度小于2米。

(2)同軸電纜的衰減一般指500米長的電纜段的衰減值。當用10MHz的正弦波進行測量時，它的值不超過8.5db(17db/公里);而用5MHz的正弦波進行測量時，它的值不超過6.0db(12db/公里)。

(3)同軸電纜的傳播速度需要的最低傳播速度為0.77C(C為光速)。

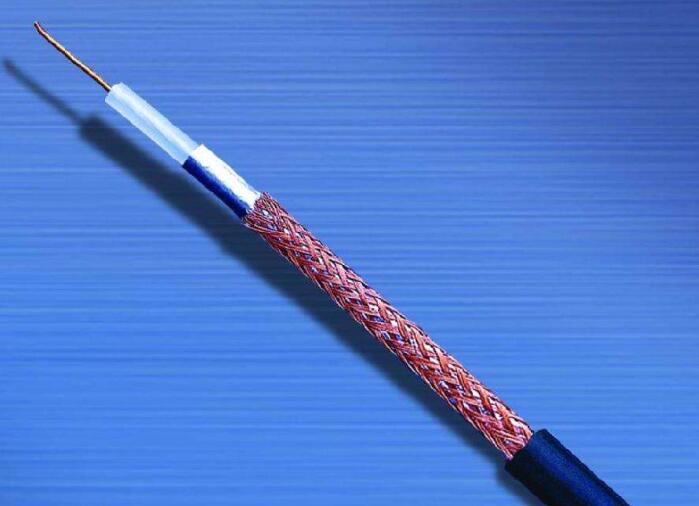

(4)同軸電纜直流回路電阻電纜的中心導體的電阻與屏蔽層的電阻之和不超過10毫歐/米(在20℃下測量)。射頻同軸電纜Coaxial Cable是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。它是計算機網絡中使用廣泛的另外一種線材。由于它在主線外包裹絕緣材料，在絕緣材料外面又有一層網狀編織的屏蔽金屬網線，所以能很好的阻隔外界的電磁干擾，提高通訊質量。

一、按電纜結構分類

(1)同軸射頻電纜

同軸射頻電纜是最常用的結構型式。由于其內外導體處于同心位置，電磁能量局限在內外導體之間的介質內傳播，因此具有衰減小，屏蔽性能高，使用頻帶寬及性能穩定等顯著優點。通常用來傳輸500千赫到18千兆赫的射頻能量。

目前，常用的射頻同軸電纜有兩類：50Ω和75Ω的射頻同軸電纜。特性阻抗75Ω射頻同軸電纜常用于CATV網，故稱為CATV電纜，傳輸帶寬可達1GHz，目前常用CATV電纜的傳輸帶寬為750MHz。

(2)對稱射頻電纜

對稱射頻電纜回路其電磁場是開放型的，由于在高頻下有輻射電磁能，因而使衰減增大，并導致屏蔽性能差，再加上大氣條件的影響，通常較少采用。對稱射頻電纜主要用在低射頻或對稱饋電的情況中。

(3)螺旋射頻電纜

同軸或對稱電纜中的導體，有時可做成螺旋線圈狀，借以增大電纜的電感，從而增大了電纜的波阻抗及延遲電磁能的傳輸時間，前者稱為高阻電纜，后者稱為延遲電纜。如果螺旋線圈沿長度方向卷繞的密度不同，則可制成變阻電纜。

二、按絕緣型式分類

(1)實體絕緣電纜

在這種電纜的內外導體之間全部填滿實體高頻電介質，大多數軟同軸射頻電纜都是采用這種絕緣型式。

(2)空氣絕緣電纜

電纜的絕緣層中，除了支撐內外導體的一部分固體介質外，其余大部分體積均是空氣。其結構特點是從一個導體到另一個導體可以不通過介質層。空氣絕緣電纜具有很低的衰減，是超高頻下常用的結構型式。

(3)半空氣絕緣電纜

這種結構型式是介于上述兩種之間的一種絕緣型式，其絕緣也是由空氣和固體介質組合而成，但從一個導體到另一個導體需要通過固體介質層。

三、按絕緣材料分類

塑料絕緣電纜、橡皮絕緣電纜及無機礦物絕緣電纜。

四、按柔軟性分類

分為柔軟電纜、平軟電纜及剛性電纜等。

五、按傳輸功率大小分類

分為0.5千瓦以下的低功率、0.5~5千瓦中功率、5千瓦以上的大功率電纜。

六、按產品用途特點分類

分為低衰減、低噪音、微小型及搞穩相電纜等。
